Boîtier découpé

Électricité

2 Pièces | 4 Types de formage | 8 Outils de découpe

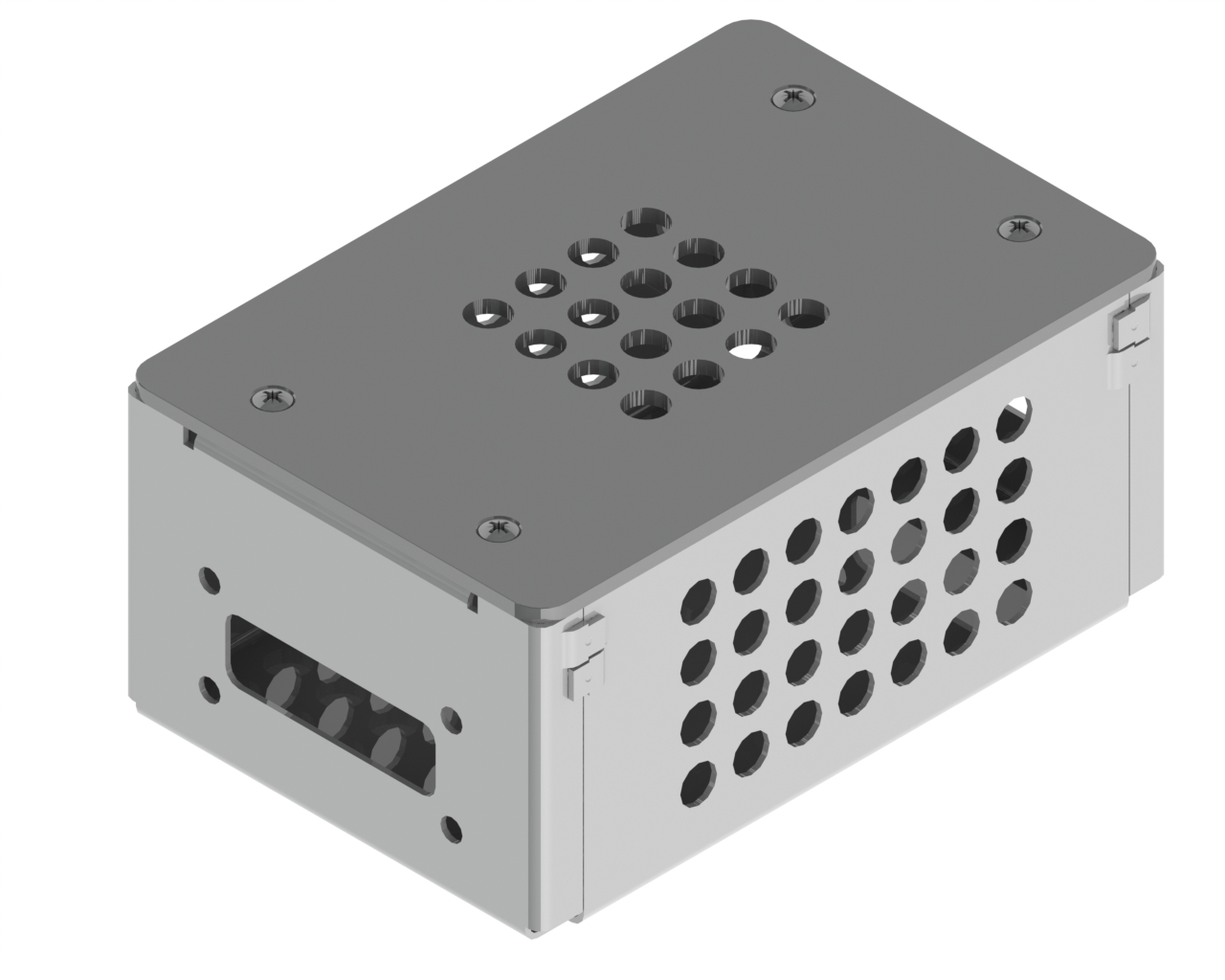

Un petit boîtier verrouillé pour le rangement d’articles électriques ou similaires. En plus des éléments de design précis, on trouve des dispositifs enfichables sur les deux côtés du boîtier, qui sont parfaitement ajustés. Le couvercle ébavuré, facile à manipuler, peut être fixé à l’aide de vis noyées dans un filetage formé à froid et la stabilité est assurée par un système à clips.

Techniques de base utilisées dans cette pièce :

Retour

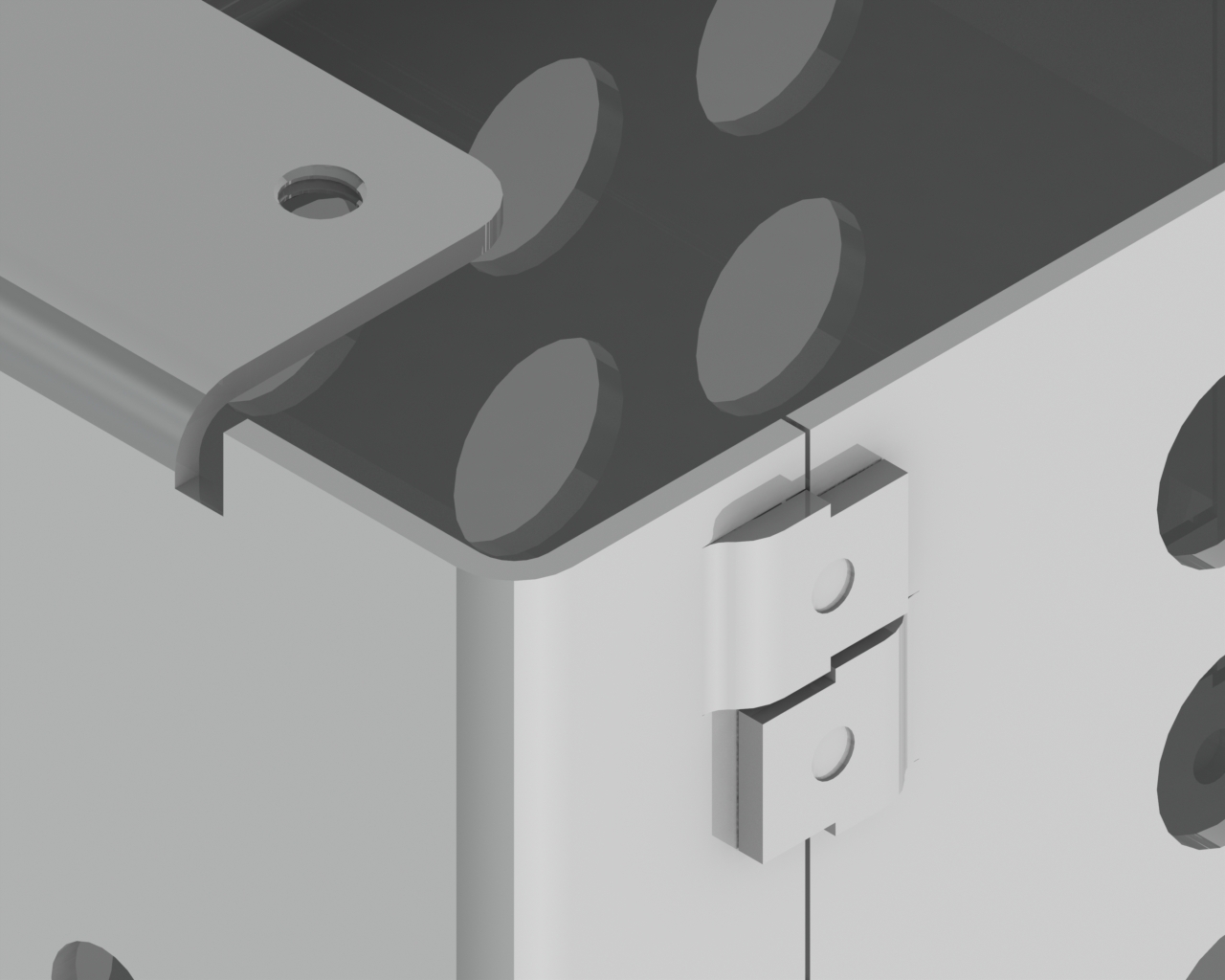

La connexion découpée est visible sur la droite. Cela confère aux rabats hauts du boîtier une grande stabilité dimensionnelle et, par conséquent, une faible capacité de charge. Sur le côté gauche, on distingue le filetage moulé destiné à visser le couvercle.

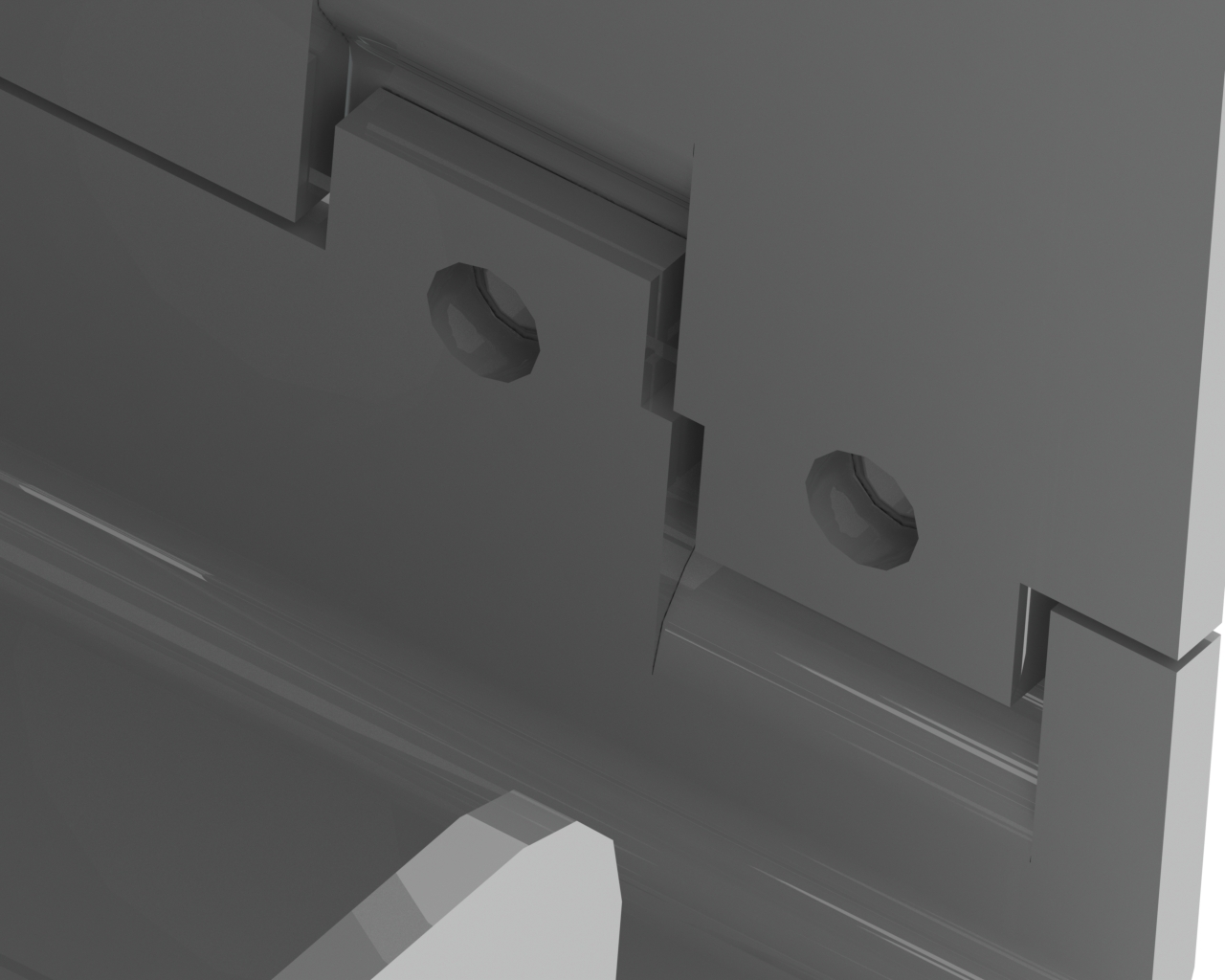

On voit ici le raccord de la pince utilisée. En enfonçant l’ergot de centrage de la goupille Z dans le trou, celle-ci est fixée. La fixation par clip a pour avantage de permettre une connexion et une déconnexion rapides.

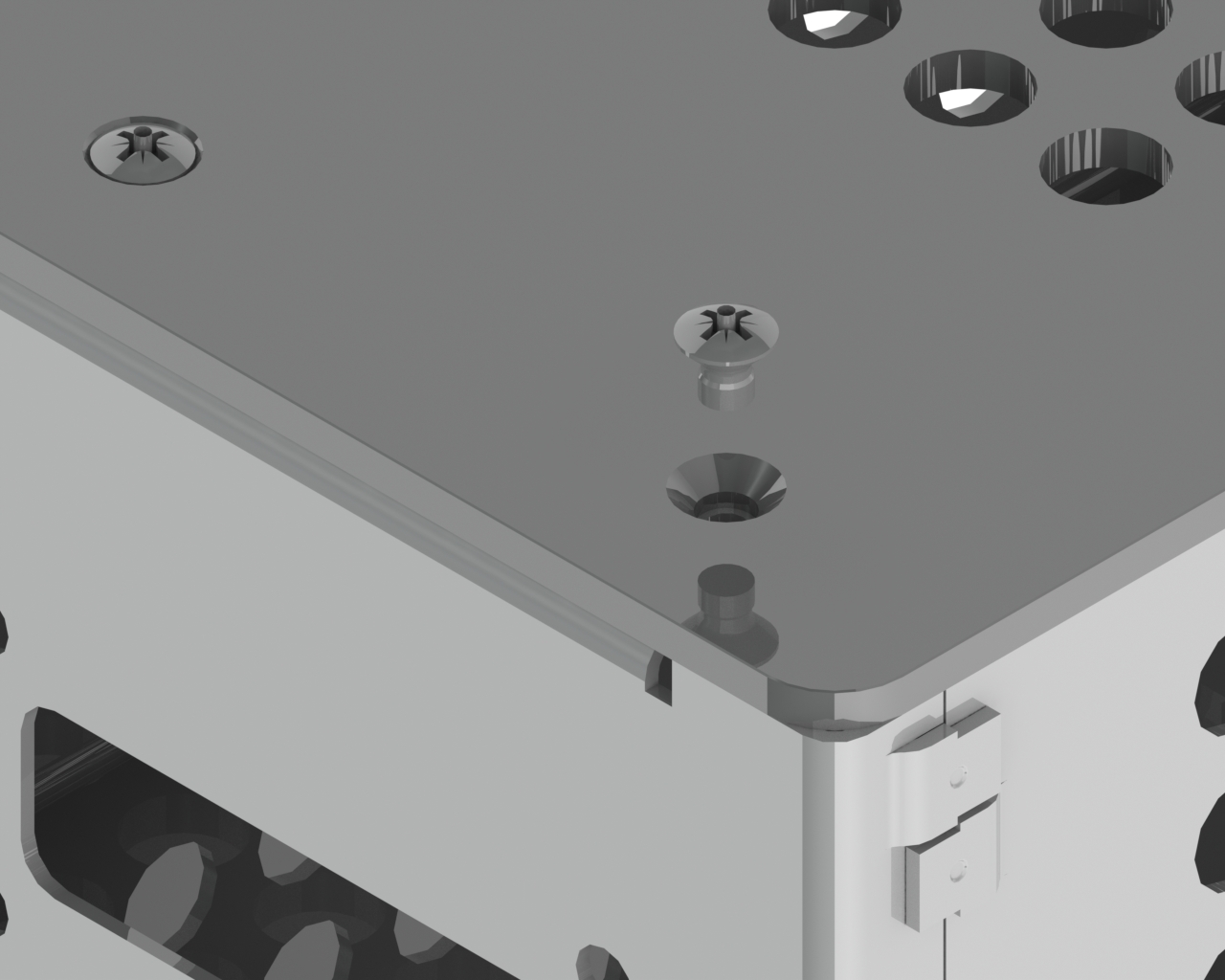

Grâce aux fraisages du couvercle, les vis noyées utilisées disparaissent presque complètement dans le boîtier.

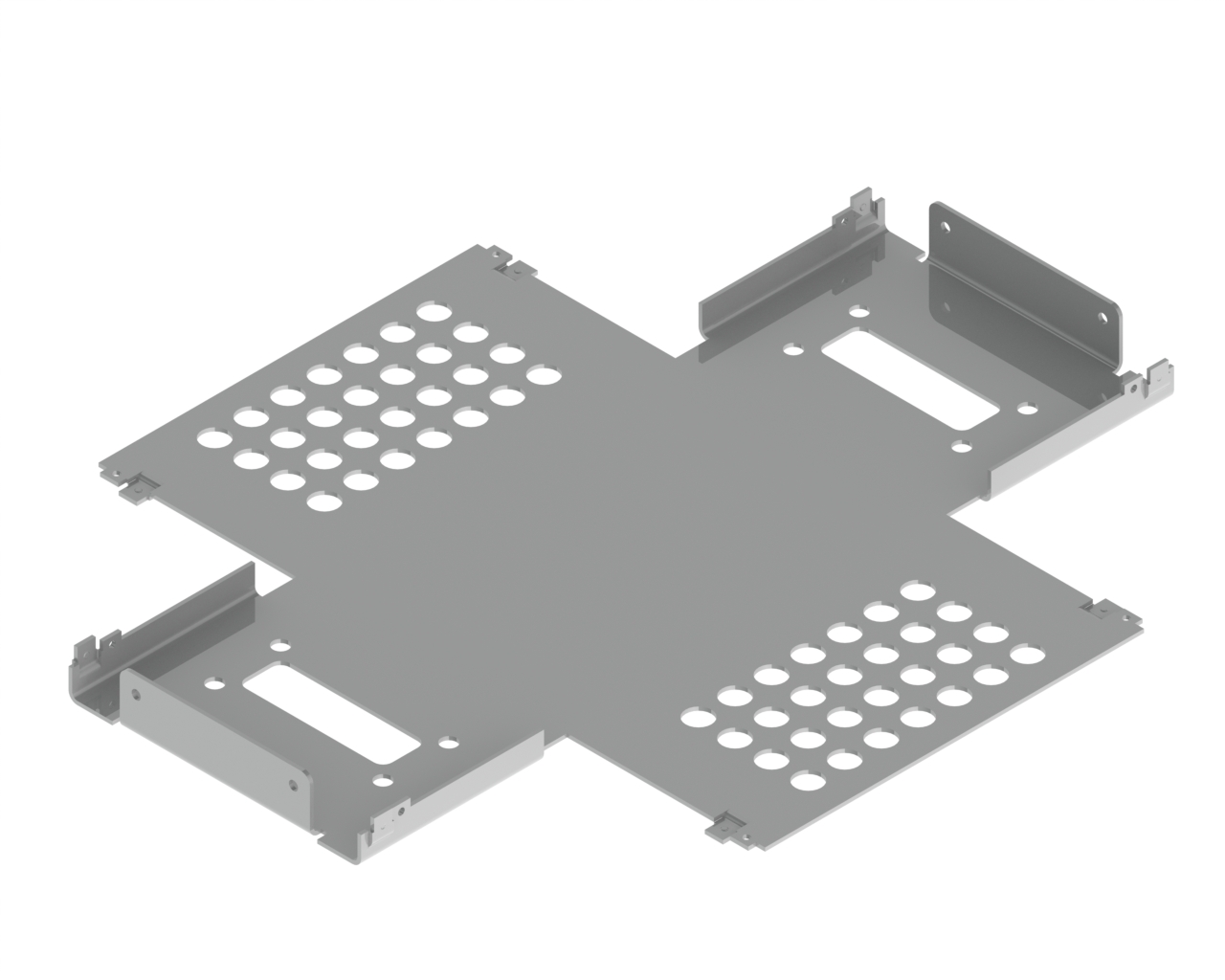

Grand avantage : le composant sort de la poinçonneuse avec 60 % des bords déjà pliés. Cela permet d’obtenir une production plus efficace et moins coûteuse.

Source: TRUMPF Group. View PunchGuide
