Montaje del interruptor de posición de dos piezas

Ingeniería Mecánica

2 Piezas 2 Tipos de formación 6 Herramientas de corte

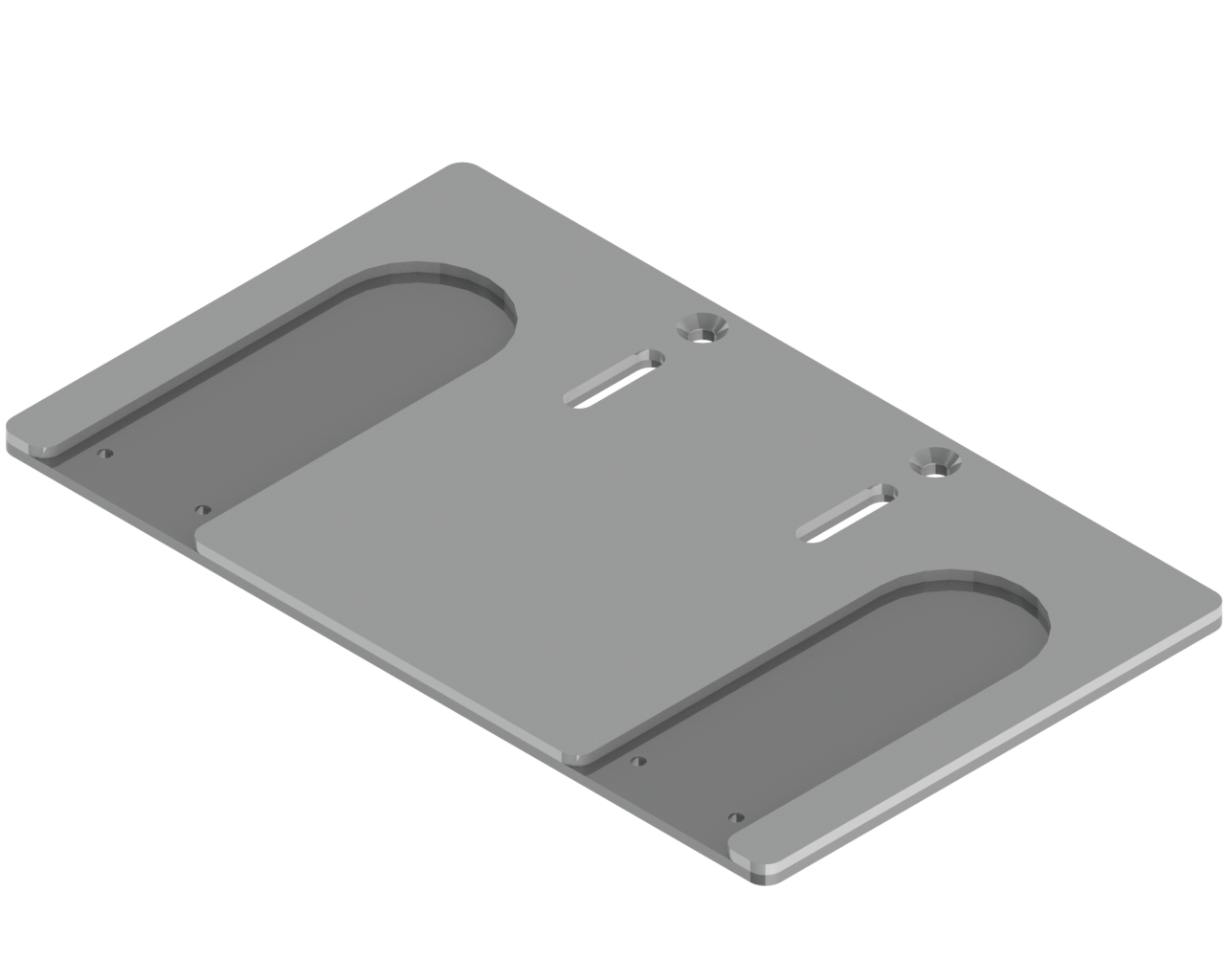

Un conjunto de dos partes realizado completamente en la punzonadora. Aquí se colocan dos sensores en la zona empotrada y se atornillan en las dos roscas formadas. Las dos chapas se fijan a la máquina mediante dos tornillos avellanados y dos tornillos de cabeza hueca que se pueden alinear de forma flexible en los orificios ranurados. Nota: ¡El accesorio de interruptor de posición vinculado resuelve la tarea de manera mucho más eficiente!

Conocimientos básicos empleados en esta pieza:

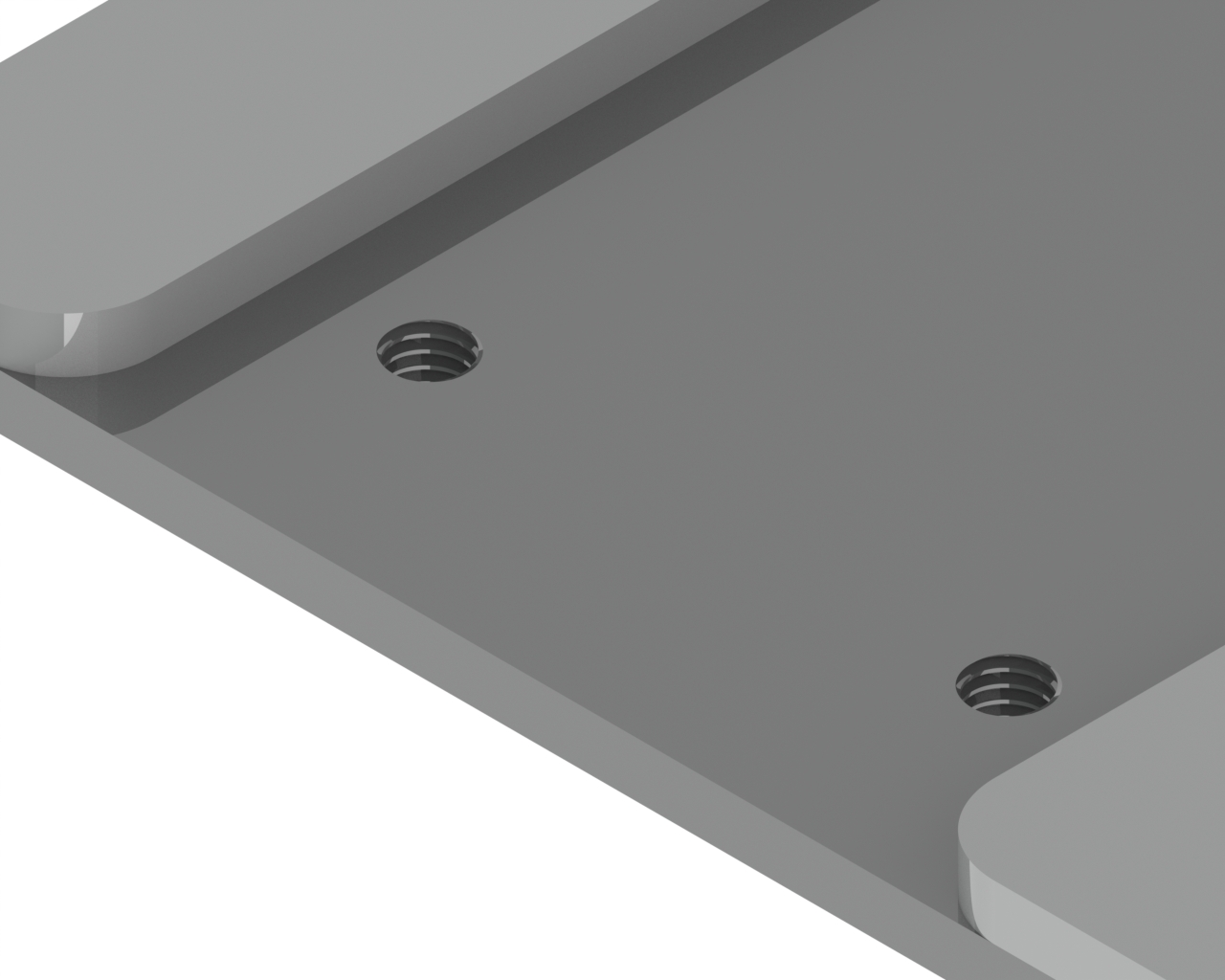

Aquí están los dos hilos que mantienen un sensor en su lugar.

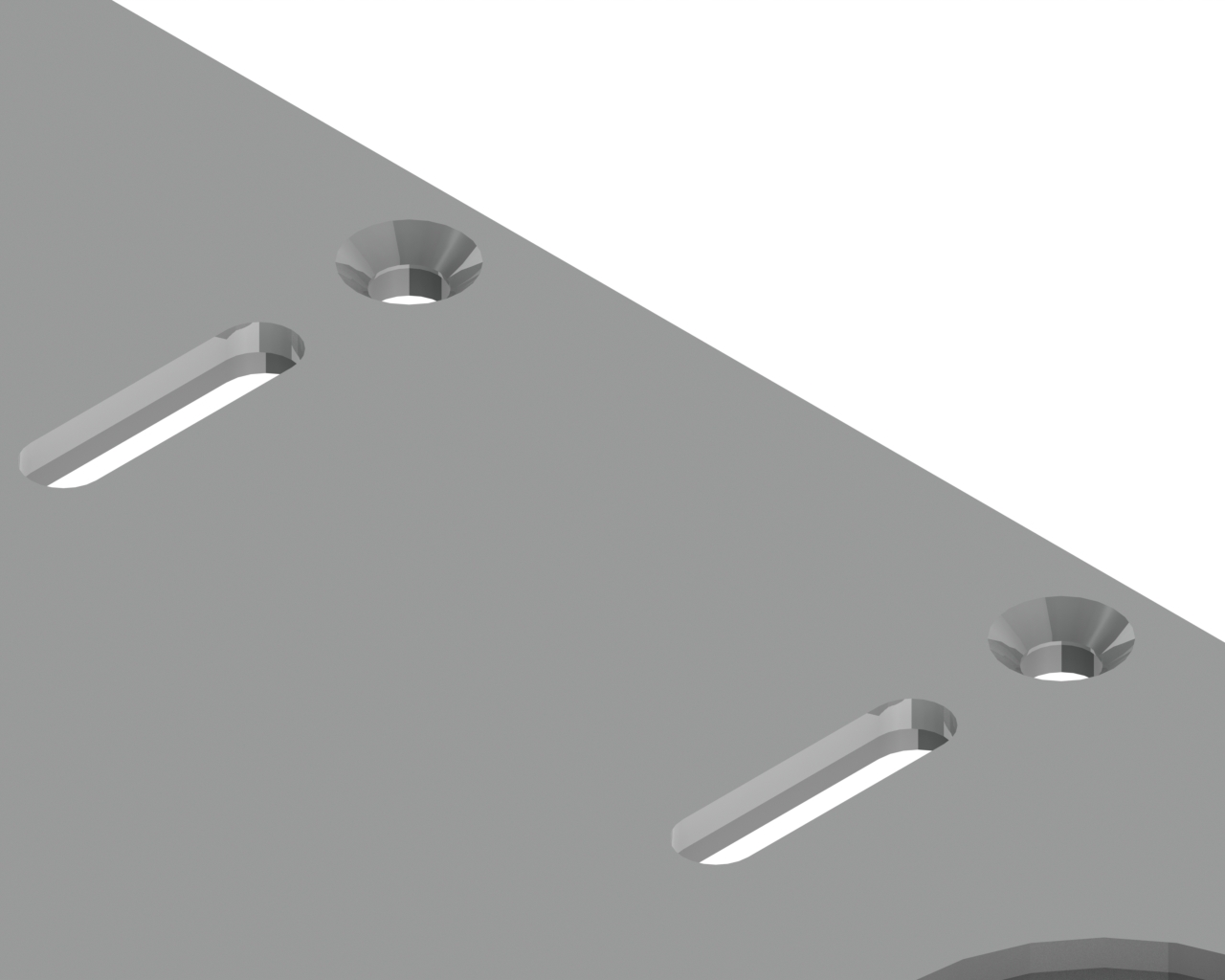

El conjunto se fija a la máquina de forma atractiva y ahorrando espacio con dos tornillos avellanados.
